| 型号 |
Vortex |
Vortex Rack/Panel |

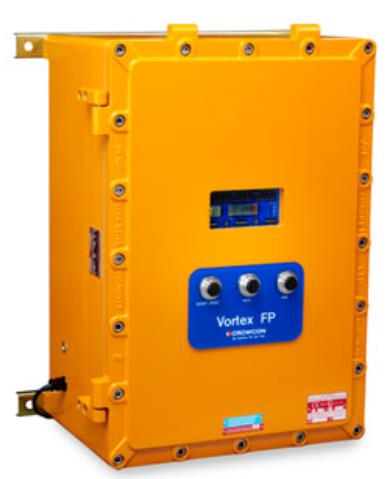

Vortex FP |
| 尺寸 |
470 x 306 x 170mm (18.5×12 x 6.5 inches) |
机架显示：19” 3U标准
面板显示：441x128mm |
440 x 640 x 332mm (17.3×25 x 13 inches) |
| 重量 |
12kg (27lbs) |
由具体配置决定 |
约70kg (154lbs) |
| 外壳材料 |
后壳：铝合金
前面：ABS |
|
LM25铝合金加聚酯涂层 |
| 密封等级 |
IP65/IP66 |
由安装柜决定 |
IP54,IP66(加装密封配件)
PL32M化合物配件 |
| 通道 |
12 |
12 |
12 |
| 输入：气体
火灾-烟感探头和温感探头
手动报警点 |
2或3线4-20mA(有源或无源)，0-5V
最多3个回路
最多20个探测点 |
由具体配置决定 |
由具体配置决定 |
| 继电器 型号
通用
可编程
继电器状态 |
最多24 SPCO继电器，6A/250Vac 电源故障，电池低电量，电池故障
报警，故障和系统事件
常开/常闭
闭锁/非闭锁
时间延长和脉冲激发 |
最多32 SPCO继电器 |
由具体配置决定 |
| 数字通讯 DCS/PLC/PC现场配置连接 |
RS-485 Modbus或RS-232(软件和连接线) |
由具体配置决定 |
由具体配置决定 |
| 数据记录 |
最多300报警，电源，故障系统事件 |
由具体配置决定 |
由具体配置决定 |
| 面板指示 |
通道号：2位7段LED气体读数：4位7段LED
测量单位：ppm,%vol,%lel,Fire
电源：绿色LED
电池状态良好：绿色LED
运行/暂停状态提示：绿色LED
通道测试状态提示：闪烁黄色LED
系统故障-完整：黄色LED |
由具体配置决定 |
由具体配置决定
显示信息可以改变，在使用磁棒校准时输出能够被禁止 |
| 报警 |
声音-内置蜂鸣器，Piezo
视觉报警-报警：1,2等级报警，红色LED
-故障：每通道，黄灯LED
-锁定：每区，黄灯LED |
由具体配置决定 |
由具体配置决定 |
| 电源 |
交流：110/120V或220/240Vac, 50-60hz
直流：20-30Vdc
备用电池：2Ah内置 |
由具体配置决定 |
交流：110/120V或220/240Vac, 50-60hz
直流：20-30Vdc
无备用电池 |
| 认证 |
低压：EN61010-1 EMC:EN50270, FCC, ICES
危险区：N/A |
低压：EN61010-1 EMC:EN50270, FCC, ICES
危险区：N/A |
低压：EN61010-1 EMC:EN50270, FCC, ICES
危险区：ATEX Ex Ⅱ 2G |
| 工作温度 |
-10°C ~ +40°C (-14°F ~ 104°F) 详细请联系科尔康 |
由具体配置决定 |
由具体配置决定 |
| 环境湿度 |
0 – 95% RH非冷凝 |
由具体配置决定 |
由具体配置决定 |
| 功能安全认证 |
IEC61508 |
IEC61508 |
IEC61508 |
